L’une des questions les plus fréquemment posées par les utilisateurs de Trimbox, et particulièrement par les techniciens (électriciens, installateurs de sécurité, plombiers), concerne les modalités de montage : où, comment et pour quelles puissances ?

De manière générale, le montage du Trimbox s’effectue à la sortie d’un disjoncteur allant jusqu’à 1000A ou, selon le modèle, à la sortie d’un interrupteur différentiel, en utilisant des câbles NYAF ou TTR de 2,5 mm² de section.

Le point le plus important à retenir est que l’installation du Trimbox doit impérativement être réalisée par un professionnel expérimenté (technicien, ingénieur ou électricien certifié). Si l’installation a lieu dans une entreprise, elle doit être coordonnée avec le responsable électrique du site.

Matériel nécessaire pour le montage :
Un tournevis testeur,

Un tournevis cruciforme,

Du câble d’énergie multibrins de 2,5 mm²,

Des cosses à embout aiguille en nombre suffisant.

Étapes de l’installation :
Raccordez les câbles multibrins (TTR ou NYAF) de 2,5 mm² aux entrées L1, L2, L3, Neutre et Terre du Trimbox. Utilisez des cosses à embout aiguille pour les connexions.

Fixez solidement les câbles à l’aide du tournevis cruciforme pour éviter qu’ils ne sortent de leur logement.

Vérifiez la solidité de la connexion en tirant légèrement sur chaque câble.

Ouvrez le tableau électrique.

Coupez l’alimentation au niveau du disjoncteur principal.

Vérifiez l’absence de tension aux sorties du disjoncteur à l’aide du tournevis testeur.

Prévoyez un espace approprié pour le Trimbox à l’intérieur du tableau.

Effectuez d’abord le raccordement de la Terre, puis celui du Neutre.

Desserrez les bornes de sortie du disjoncteur principal et insérez les câbles de phase venant du Trimbox avec les câbles de sortie existants, puis serrez. Pour ne pas intervertir les phases, effectuez cette opération une par une.

Vérifiez une dernière fois toutes vos connexions (Phases, Neutre et Terre).

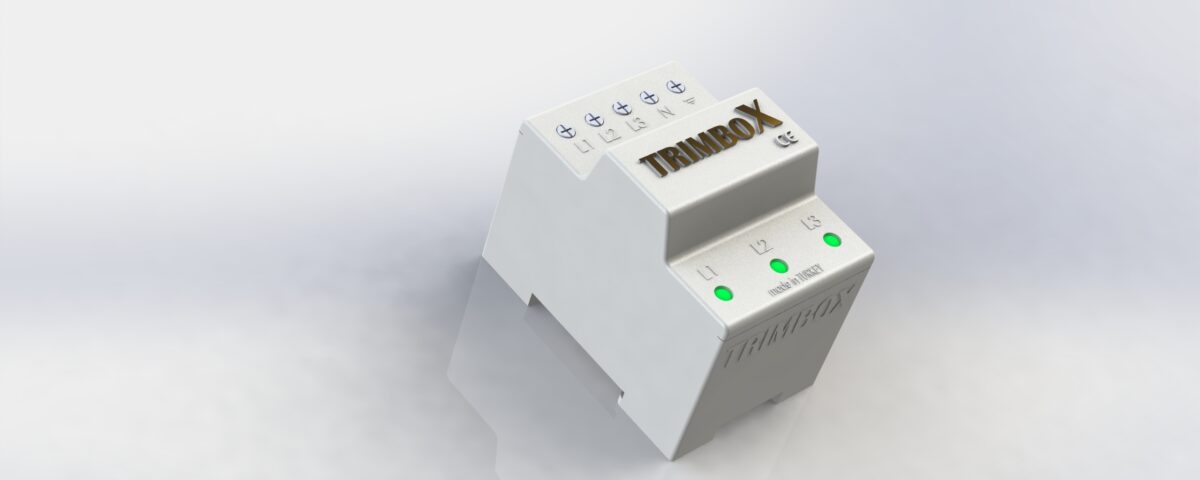

Rétablissez le courant. Les LED vertes indiquant que le Trimbox est opérationnel doivent s’allumer.

Refermez soigneusement le tableau électrique pour terminer l’installation.

[Image montrant les étapes de connexion du Trimbox dans un tableau électrique professionnel]

Vous pouvez également retrouver l’intégralité de ces étapes en vidéo via le lien suivant : https://www.youtube.com/watch?v=8tW-A8zs4cc&t=13s

Des mesures simples sauvent parfois des vies. Le meilleur investissement pour notre famille, notre travail et notre environnement, ce sont les mesures de protection. Avec Trimbox et GNDSeries, protégez-vous des dommages électriques et des incendies de courts-circuits associés.
